Задвижка 30с541нж ДУ400 РУ16 (DN400, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с541нж ДУ400 предназначена для использования в системах трубопроводов с большим давлением. Обладает прочной конструкцией и надежной работой, что делает ее идеальным выбором для промышленных и коммерческих объектов.

• Принцип действия задвижки основан на использовании специального механизма, позволяющего контролировать поток жидкости или газа в трубопроводе. При помощи рукоятки или привода задвижка может быть открыта или закрыта, регулируя поток среды. Благодаря своей конструкции и материалу изготовления, задвижка обеспечивает герметичность и надежность работы системы.
• 30с541нж ДУ400 имеет высокую пропускную способность и низкое сопротивление потока, что позволяет эффективно управлять потоком среды в трубопроводе. Она обладает превосходными эксплуатационными характеристиками, такими как устойчивость к высоким температурам и агрессивным средам.
• Задвижка является незаменимым элементом в системах водоснабжения, нефтегазовой промышленности, химической и пищевой промышленности, а также в других отраслях, где требуется надежное и эффективное управление потоком среды.

30с541нж обеспечивает безопасность и эффективность работы системы трубопроводов. Благодаря превосходным характеристикам и надежности она является оптимальным выбором для различных промышленных и коммерческих объектов.

Технические характеристики задвижки 30с541нж ДУ400

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Фланцевое
• Тип привода — Редукторный
• PN, кгс/см² — 16
• Материал корпуса — Углеродистая сталь
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -40 до +425
• Температура окружающего воздуха, °С — От -40 до +45
• Климатическое исполнение — У1
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг – 550

Габаритные и установочные размеры 30с541нж ДУ400

• L (строительная длина) = 600 мм
• H = 1740 мм
• D1 = 580 мм
• D = 525 мм
• n отв. d = 16-30 мм

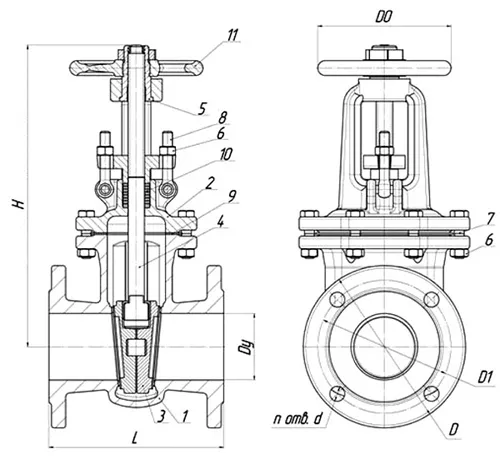

Эскиз

Материальное исполнение задвижки

• Корпус, крышка — Сталь 20Л-25Л
• Клин (диски) — Сталь 20Л-25Л с наплавкой 08Х20Н9Г7Т
• Шпиндель — Сталь 20Х13
• Втулка резьбовая — Бронза БрАЖ 9-4
• Гайка — ГОСТ 7805 ГОСТ 9064
• Болт, шпилька — ГОСТ Р ИСО ГОСТ
• Болт откидной — Сталь 35, 40X
• Прокладка — Паронит ПОН-Б, ПМБ, ПУТГ, СНП
• Набивка сальника — Кольца ТРГ
• Маховик — Сталь 20Л-25Л, ВЧ 50

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с541нж ДУ400 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
